ALL-TEST Pro社製　モータ診断器シリーズ
MOTOR GENIE MCA^TM / ALL-TEST PRO 34^TM / ALL-TEST PRO 33 EV^TM / ALL-TEST PRO 7^TM

誰でも安全・簡単・迅速にモータの不具合を発見できます。

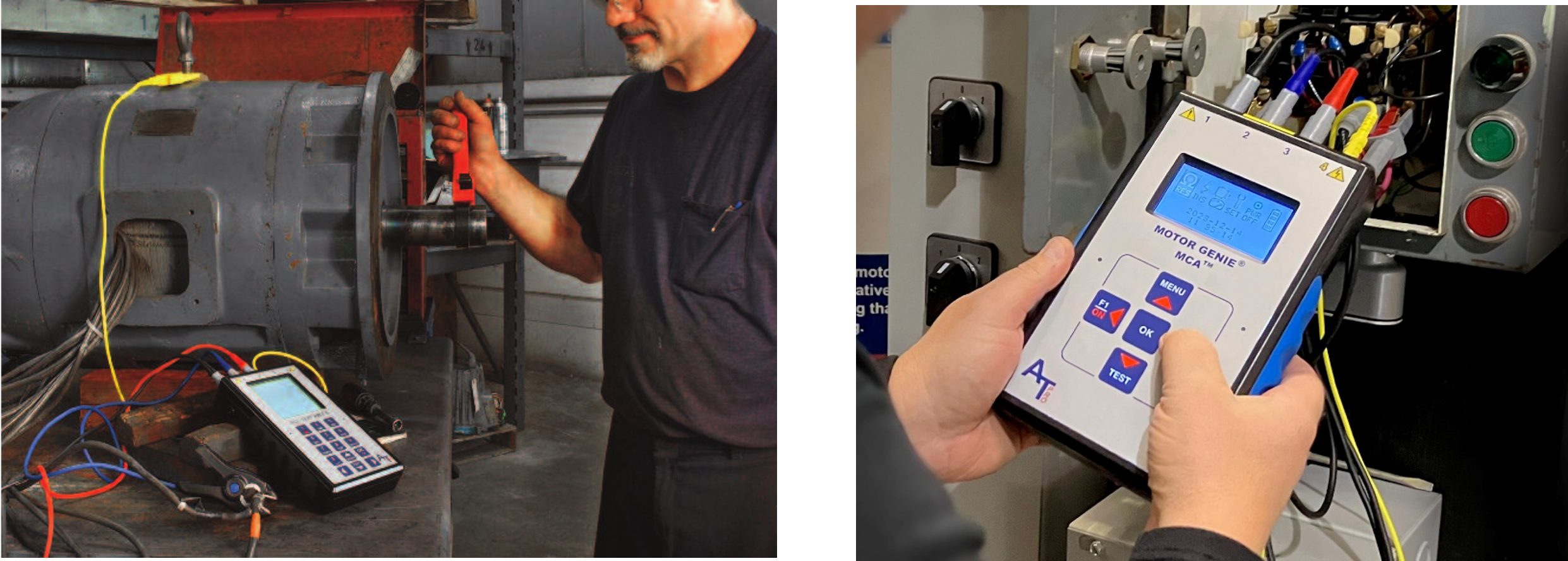

モータ診断器とは？

誘導電動機（ACモータ）異常発生時のトラブルシュート。
予防保全や傾向管理など、多くの場面で活躍するモータ専用の測定・診断機器です。
巻線（コイル）の相間アンバランス、レアショート、地絡、モータ内部の劣化進行度、ロータの欠損など、これまで見つけることができなかったモータの異常を簡単に発見できます。

モータ診断器ができること

• 簡単操作でモータの状態を数分で診断できます。
• 制御盤の端子からモータ試験が可能​です。
• モータの電気的故障・不具合が発見できます。
• 多くの診断項目（インピーダンス・直流抵抗・絶縁抵抗・位相角・汚損・ロータ波形 等）

導入のメリット

• モータに詳しくない方でも簡単な操作でモータの測定・診断ができます。
• 診断器1台で測定作業が完結できるため、現場の作業効率UPに貢献します。
• 設備トラブル発生時の問題切り分けや復旧に向けた原因究明に活躍します。

各機種の特徴と機能

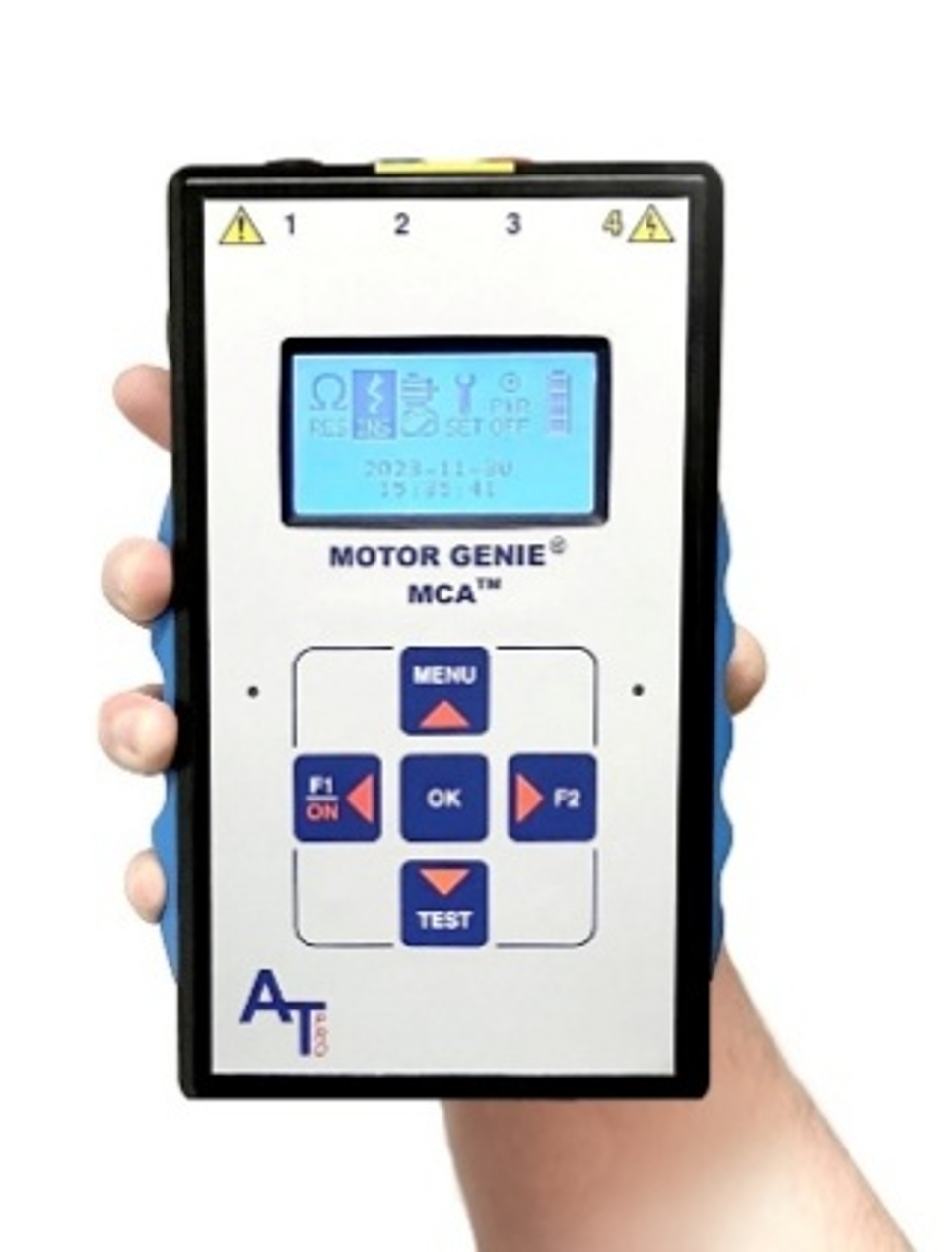

MOTOR GENIE MCA^TM

1,000V以下の誘導電動機（ACモータ）のトラブルシュートで活躍するモータアナライザです。
巻線（コイル）の相間アンバランス、レアショート、地絡を測定できます。
正常時データと現在値を比較することで、モータ内部の劣化進行度を定量的に評価できます。
スマホアプリに測定値を入力することで診断結果を出力できます。

ALL-TEST PRO 34^TM

かご型誘導電動機専用のモータ状態を診断器です。
巻線（コイル）の汚損状態を診断する診断項目、ロータ波形試験を新たに追加。
モータの状態を『OK（正常）』『WARN（警告）』『BAD（異常）』の3段階で判断する自動診断機能。
500台以上のモータ診断情報を保存できるメモリ機能、付属のPCソフトウェアで診断データの管理・傾向分析が行えます。
※旧型 ALL-TEST PRO33IND™は、2012年TPM優秀商品賞 （開発賞） 受賞

ALL-TEST PRO 33 EV^TM

PMモータ（永久磁石式）専用のモータ診断器です。
電気自動車やハイブリッド自動車に使用される永久磁石モータのメンテナンス用に開発。
試験内容、測定項目はALL-TEST PRO34™とほぼ同性能です。

ALL-TEST PRO 7^TM

低圧・高圧、幅広い容量のモータを測定できる高精度モータ診断器です。
多彩な測定・診断項目を備えているため、豊富なデータをもとにモータの健全性を的確に評価できます。
モータに詳しくない方でも、画面の指示に従って操作するだけで、高品質なモータメンテナンスを実現できます。
